橡膠接頭又叫做橡膠管軟接頭，柔性橡膠接頭，橡膠軟接頭，可曲繞橡膠接頭，高壓橡膠接頭，橡膠減震器，補償器等。按連接方式分松套法蘭式、固定法蘭式和螺紋式3種；按結構可分為單球體、雙球體、異徑體、彎球體及風壓盤管等5種。由內外層膠、簾布層和鋼絲圈組成管狀橡膠件，經硫化成型后再與金屬法蘭或平行接頭松套組合而成。此產品可降低振動及噪聲，并可對因溫度變化引起的熱脹冷縮起補償作用，廣泛應用于各種管道系統。
性能特點：
1、體積小、重量輕、彈性好、安裝維修方便。
2、安裝時可產生橫向、軸向、角向位移，不受管道不同心，法蘭不平行的。
3、工作時可降低結構傳遞噪音，吸振能力強。
技術參數：
|
序號 |
名稱 |
材料 |
|
1 |
內、外層膠 |
NR、EPDM、NBR |
|
2 |
主體骨架 |
尼龍簾布 |
|
3 |
增壓環 |
多股鋼絲繩 |
|
4 |
法蘭 |
Q235 |
|
型號
|
I
|
II
|
III
|
|
工作壓力 MPa(Kgf/cm2)
|
1(10)
|
1.6(16)
|
2.5(25)
|
|
爆破壓力 MPa(Kgf/cm2)
|
3.0(30)
|
4.8(48)
|
5.5(55)
|
|
真空度 KPa(mmHg)
|
53.3(400)
|
86.7(650)
|
100(750)
|
|
適用溫度 ℃
|
-15~115特殊可達-30~250
|
||
|
適用介質
|
水、海水、蒸氣、油、酸、堿等。
|
||
|
公稱通徑
|
長度
L(mm) |
法蘭外徑
D(mm) |
螺栓數
n |
螺栓孔直徑
d0(mm) |
螺栓孔中
心園直徑D1 |
軸向位移
|
橫向位移
(mm) |
偏轉角度
(a1+a2) |
||
|
mm
|
英寸
|
伸長
|
壓縮
|
|||||||
|
32
|
11/4
|
95
|
140
|
4
|
18
|
100
|
6
|
9
|
9
|
15°
|
|
40
|
11/2
|
95
|
150
|
4
|
18
|
110
|
6
|
10
|
9
|
15°
|
|
50
|
2
|
105
|
165
|
4
|
18
|
125
|
7
|
10
|
10
|
15°
|
|
65
|
21/2
|
115
|
185
|
4
|
18
|
145
|
7
|
13
|
11
|
15°
|
|
80
|
3
|
135
|
200
|
8
|
18
|
160
|
8
|
15
|
12
|
15°
|
|
100
|
4
|
150
|
220
|
8
|
18
|
180
|
10
|
19
|
13
|
15°
|
|
125
|
5
|
165
|
250
|
8
|
18
|
210
|
12
|
19
|
13
|
15°
|
|
150
|
6
|
180
|
285
|
8
|
22
|
240
|
12
|
20
|
14
|
15°
|
|
200
|
8
|
210
|
340
|
8
|
22
|
295
|
16
|
25
|
22
|
15°
|
|
250
|
10
|
230
|
395
|
12
|
22
|
350
|
16
|
25
|
22
|
15°
|
|
300
|
12
|
245
|
445
|
12
|
22
|
400
|
16
|
25
|
22
|
15°
|
|
350
|
14
|
255
|
505
|
16
|
22
|
460
|
16
|
25
|
22
|
15°
|
|
400
|
16
|
255
|
565
|
16
|
26
|
515
|
16
|
25
|
22
|
15°
|
|
450
|
18
|
255
|
615
|
20
|
26
|
565
|
16
|
25
|
22
|
15°
|
|
500
|
20
|
255
|
670
|
20
|
26
|
620
|
16
|
25
|
22
|
15°
|
|
600
|
24
|
260
|
780
|
20
|
30
|
725
|
16
|
25
|
22
|
15
|

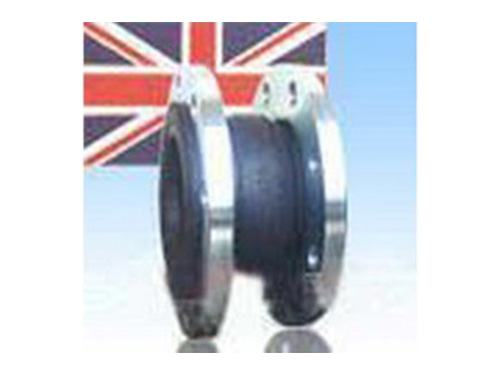

產品名稱：JGD-WY（KXT-W）英標高壓橡膠接頭
JGD-WY（KXT-W）英標高壓橡膠接頭又稱作減振器、管道減震器、避震喉、軟接頭等。
我廠出產的英標高壓橡膠接頭出口歐盟以及英聯邦國家該產品是金屬管道的柔性聯接器，由內膠層、錦綸簾子布增強、外膠層復合的橡膠球體和松套金屬法蘭組成。具有耐壓高、彈性好、位移量大、平衡管道偏差、吸收振動、降低噪音效果好、安裝方便等特點，可廣泛用于供水排水、循環水、暖通空調、消防、造紙、制藥、石油化工、船舶、水泵、壓縮機、風機等管道系統。普通型用于輸送－15℃～120℃的空氣、壓縮空氣、水、海水、油、酸、堿等。特殊型用于輸送－30℃～250℃以上的上述介質或油、濃酸濃堿、固態物料。
