橡膠接頭又叫做橡膠管軟接頭，柔性橡膠接頭，橡膠軟接頭，可曲繞橡膠接頭，高壓橡膠接頭，橡膠減震器，補償器等。按連接方式分松套法蘭式、固定法蘭式和螺紋式3種；按結構可分為單球體、雙球體、異徑體、彎球體及風壓盤管等5種。由內外層膠、簾布層和鋼絲圈組成管狀橡膠件，經硫化成型后再與金屬法蘭或平行接頭松套組合而成。此產品可降低振動及噪聲，并可對因溫度變化引起的熱脹冷縮起補償作用，廣泛應用于各種管道系統。
性能特點：
1、體積小、重量輕、彈性好、安裝維修方便。
2、安裝時可產生橫向、軸向、角向位移，不受管道不同心，法蘭不平行的。
3、工作時可降低結構傳遞噪音，吸振能力強。

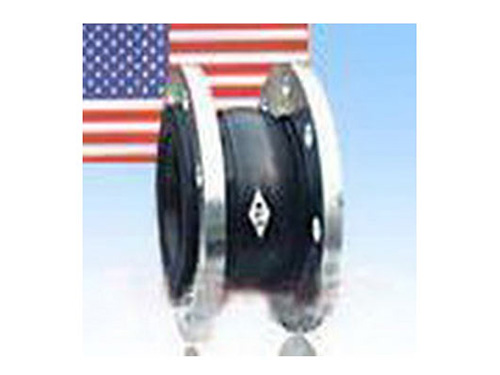

產品名稱：JGD-WM（KXT-W）美標高壓橡膠接頭
JGD-WM（KXT-W）美標高壓橡膠接頭又稱作減振器、管道減震器、避震喉、橡膠軟接頭等。
美標高壓橡膠接頭是金屬管道的柔性聯接器，由內膠層、錦綸簾子布增強、外膠層復合的橡膠球體和松套金屬法蘭組成。具有耐壓高、彈性好、位移量大、平衡管道偏差、吸收振動、降低噪音效果好、安裝方便等特點。可廣泛用于供水排水、循環水、暖通空調、消防、造紙、制藥、石油化工、船舶、水泵、壓縮機、風機等管道系統。普通型用于輸送－15℃～120℃的空氣、壓縮空氣、水、海水、油、酸、堿等。特殊型用于輸送－30℃～250℃以上的上述介質或油、濃酸濃堿、固態物料。
技術參數：
|
序號
|
名稱
|
材料
|
|
1
|
內、外層膠
|
NR、EPDM、NBR、SI
|
|
2
|
主體骨架
|
尼龍簾布
|
|
3
|
增壓環
|
鋼絲繩
|
|
4
|
法蘭
|
Q235
|
|
序號
No |
使用溫度
Working temperature |
使用介質
Working media |
|
1
|
NR:-15℃~115℃
|
水、海水、蒸氣
油、酸、堿等 Water,sea water, evaporation, oil,acid,alkali,and so on. |
|
2
|
EPDM:-30℃~170℃
|
|
|
3
|
NBR:-15℃~140℃
|
|
|
4
|
SI:200℃~250℃
|
|
公稱通徑
|
長度
L(mm) |
法蘭外園
D(mm) |
螺栓數
n |
螺栓孔直徑
d0 (mm) |
螺栓孔中
心園直徑D1 |
軸向位移
|
橫向位移
(mm) |
偏轉角度
(a1+a2) |
||
|
mm
|
英寸
|
壓縮
|
伸長
|
|||||||
|
50
|
2
|
150
|
150
|
4
|
20
|
120.5
|
10
|
6
|
12
|
19°
|
|
65
|
21/2
|
150
|
180
|
4
|
20
|
139.5
|
10
|
6
|
12
|
15°
|
|
80
|
3
|
150
|
190
|
4
|
20
|
152.5
|
10
|
6
|
12
|
13°
|
|
100
|
4
|
150
|
230
|
8
|
20
|
190.5
|
10
|
6
|
12
|
10°
|
|
125
|
5
|
150
|
255
|
8
|
22
|
216
|
10
|
6
|
12
|
8°
|
|
150
|
6
|
150
|
280
|
8
|
22
|
241.5
|
10
|
6
|
12
|
6°
|
|
200
|
8
|
150
|
345
|
8
|
22
|
298.5
|
17
|
9
|
12
|
6°
|
|
250
|
10
|
200
|
405
|
12
|
26
|
362
|
17
|
9
|
12
|
5°
|
|
300
|
12
|
200
|
485
|
12
|
26
|
432
|
17
|
9
|
12
|
5°
|
|
350
|
14
|
200
|
535
|
12
|
30
|
476
|
17
|
9
|
12
|
4°
|
|
400
|
16
|
200
|
600
|
16
|
30
|
540
|
17
|
9
|
12
|
4°
|
|
450
|
18
|
200
|
635
|
16
|
33
|
578
|
17
|
9
|
12
|
3°
|
|
500
|
20
|
200
|
700
|
20
|
33
|
635
|
17
|
9
|
12
|
3°
|
|
600
|
24
|
250
|
815
|
20
|
36
|
749.5
|
20
|
10
|
12
|
3°
|
